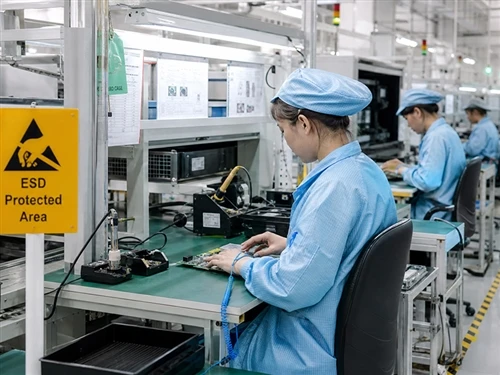

Како смањити масовну производњу ПЦБА: 5 полуга за контролу трошкова
Sep 20, 2026
6 Кључне чињенице о контроли трошкова
- Глобално тржиште склопова ПЦБ-а: 96,75 милијарди долара у 2024., пројектовано је 142,16 милијарди долара у 2029. при ЦАГР од 6,6% (истраживање тржишта компаније Сиерра Цирцуитс из годишњих извештаја лидера ПЦБА индустрије, 2024).
- БОМ је највећа полуга трошкова: масовна куповина преко ЕМС партнера са обимом ланца снабдевања може смањити трошкове компоненти за 15-30% у односу на куповину на лицу места (АЛЛПЦБ подаци о изворима).
- Стандардни пасивни пакети (0402, 0603, 0805) откључавају аутоматизовано бирање-и-постављају и елиминишу ручно подешавање фидера - као примарни покретач смањења трошкова рада при монтажи.
- ДФМ: консолидовати СМТ на једну страну где је то могуће; Сиерра Цирцуитс документује неусклађеност отиска (нпр. пакет 1005 наспрам 0805) као прави извор трошкова прераде на нивоу серије.
- Панелизација: панел који садржи 10 плоча насупрот 4 плоче смањује алокацију фиксних трошкова по-јединици за 60% на трошкове подешавања, шаблона и првог-инспекције артикла.
- Принос првог-проласка: при 95% ФПИ на серији од 10.000 јединица, 500 плоча треба прерадити. На 98% ФПИ, само 200 ради -- 60% смањење рада на преради на истој величини серије.
Разумевање скупне структуре трошкова ПЦБА
Цена компоненте (БОМ):Обично 60-75% укупне јединичне цене убулк ПЦБА. Највећи скуп појединачних трошкова и највећа-област полуге за смањење трошкова.
Трошкови монтаже и процеса:СМТ машинско време, паста за лемљење, шаблон, рефлов, АОИ, ИЦТ, ручно лемљење. На скали, цена монтаже по плочи пада како се време подешавања амортизује. Обично 15-25% јединичне цене.
Режијски трошкови и трошкови квалитета:Режије фабрике, инжењерска подршка, управљање квалитетом, логистика. Трошкови квалитета – рад на преради, отпад и инспекција – је место где већина произвођача потцењује укупне трошкове ПЦБА.
Разумевање ове анализе усмерава напор{0}}на контролу трошкова тамо где производи највећи повраћај. Практично све стратегије које доносе значајно смањење трошкова додирују БОМ или стопу приноса.
Савет 1: Смањите трошкове саставнице путем масовног и овлашћеног извора
Цена компоненти је доминантна варијабла у економији ПЦБА јединица. При великим количинама производње, стратегија набавке одређује да ли плаћате тржишну цену или испод ње.
[Тачка података]Усмеравање набавке компоненти преко анЕМСПрограм масовне куповине може смањити трошкове саставнице за 15-30% у поређењу са купцима који набављају независно по спот ценама (АЛЛПЦБ подаци о ланцу снабдевања). Ово је материјална разлика при запреминама од 5.000 јединица или више.
Наведите алтернативне делове у вашој спецификацији.БОМ са компонентама из једног{0}}извора не даје ЕМС-у никакву улогу у одређивању цена и ствара ризик испоруке. За сваку пасивну и не{2}}апликацију-специфичну ИЦ, наведите једну или две квалификоване замене. Ово омогућава ЕМС-у да изабере било коју одобрену алтернативу која нуди најбољу цену и доступност у време набавке.
Изаберите компоненте у паковању котура.Компоненте које се наручују у пуним котурима учитавају се директно на СМТ машине без ручног руковања, смањујући време замене фидера и елиминишући трошкове руковања по{0}}компонентама. Сечене-компоненте траке захтевају ручно учитавање уређаја за убацивање - – трошак времена који се сабира током великих серија.
Избегавајте превелику спецификацију.Избор отпорника толеранције +-0.1% када је +-1% електрично прихватљиво повећава трошкове без функционалне користи. Ускладите спецификацију компоненте са стварним захтевима апликације, а не са најближом доступном премиум варијантом.
Изаберите делове усаглашене са РоХС{0}}из почетне спецификације.Као што Сиерра Цирцуитс примећује, хибридни склопови који комбинују РоХС и компоненте које нису -РоХС захтевају одвојене токове процеса и знатно су скупљи за производњу. Стандардизација делова усаглашених са РоХС{2}}има елиминише овај трошак и поједностављује извозну сертификацију.
Савет 2: Примените ДФМ да бисте смањили додирне тачке склопа
Дизајн за могућност производње (ДФМ) је пракса пројектовања ПЦБА тако да се могу израдити уз најмању сложеност процеса. Свака ручна тачка додира додаје цену.
Концентришите компоненте на једној страни где је то могуће.Једнострани{0}}склоп СМТ захтева један пролаз за преобликовање и један АОИ пролаз. За-двострани СМТ су потребни по два. Тамо где функционални захтеви дозвољавају, консолидујте СМТ на једној страни да бисте елиминисали други циклус поновног преливања и повезани ризик руковања.
За нове дизајне дајте предност СМТ-у него кроз{0}}отвор.Компоненте кроз{0}}отворе захтевају појединачно уметање (често ручно) и таласно или селективно лемљење - – процеси који коштају више по споју од поновног спајања. Тамо где је потребан пролаз кроз рупу, минимизирајте количину и изолујте у посебан корак таласног лемљења.
Изаберите стандардне величине пакета за пасиве.Стандардни СМТ пакети -- 0402, 0603, 0805 -- се налазе у свакој ЕМС библиотеци фидера и не захтевају реконфигурацију машине. Сиерра Цирцуитс препоручује ИПЦ-7351 стандардне пакете за све пасивне елементе како би се поједноставио ланац снабдевања и склапање.
Проверите отиске у односу на таблице са подацима пре него што их{0}}изнесете траком.Сиерра Цирцуитс је документовао прави случај: Гербер фајлови су указивали на јастучиће за 1005 пакет; стварна наведена компонента је била 0805. Ухватити ово током ДФА/ДФМ прегледа спречило је трошкове прераде у целој серији. Неусклађености у отиску откривене након производње захтевају поновну обраду по цени која далеко премашује време инжењеринга за унапред проверу.
Придржавајте се правила за чишћење компоненти.Сиерра Цирцуитс наводи: 0,25 мм стандардни размак између делова-од-, 1,0 мм за БГА, 0,15 мм за делове мање од 0603, 0,5 мм за конекторе и кристале. Недовољан размак узрокује премошћивање лемљења, кварове ИЦТ-а и ручне прераде – директан додатак трошкова по погођеној плочи.
Савет 3: Оптимизујте Панелизацију за ефикасност запремине
Панелизација распоређује више штампаних плоча на један производни панел, распоређујући фиксне трошкове подешавања на више јединица. Сваки производни циклус има идентичне фиксне трошкове без обзира да ли панел садржи 1 плочу или 10 плоча: машинско програмирање, припрема шаблона, прва-инспекција артикла и време за замену.
Дизајнирајте плоче за ефикасно коришћење панела.Правоугаони или квадратни обриси плоча постижу већу густину панела од неправилних облика. Стандардне димензије панела за већину СМТ линија су 300к300 мм или 350к350 мм. Плоча дизајнирана на 75к50 мм одговара 30 јединица у панелу 300к300 мм; неправилан облик може да одговара само 18-20. Разлика у алокацији фиксних трошкова по јединици је материјална на 10,000+ јединичних запремина.
Користите одвојене картице или В-бодовање за депанелизацију.Оба омогућавају аутоматску депанелизацију након преливања. Избегавајте дизајне који захтевају ручно ломљење или сечење глодањем на незгодним локацијама – они повећавају време рада и ризикују механичко оптерећење спојева за лемљење током раздвајања.
Рано координирајте дизајн панела са својом ЕМС.Дизајн панела утиче на постављање отвора шаблона, постављање фидуциалних ознака и положај рупе за алат. Завршетак овога у сарадњи са ЕМС-ом пре подношења Гербер-а спречава захтеве за редизајн након што производни инжењеринг прегледа датотеке.
Савет 4: Побољшајте принос прве-пропусте да бисте елиминисали скривене трошкове прераде
Први{0}}принос (ФПИ)је проценат плоча које прођу све фазе инспекције без прераде. Плоча која не успе у АОИ, улази у прераду, а затим пролази, рачуна се као испоручена јединица, али троши знатно више рада и машинског времена.
[ФПИ математика]При 95% ФПИ на серији од 10.000- јединица: 500 плоча захтева дораду. При 20 мин/пансион просечно време прераде=167 особа-сати. На 98% ФПИ: потребно је прерадити само 200 плоча. Побољшање са 95% на 98% ФПИ смањује рад на преради за 60% на истој серији.
Дајте приоритет квалитету штампе пасте за лемљење.Подаци из индустрије доследно идентификују корак штампања пасте за лемљење као извор 60-70% дефеката СМТ склопа. Улагање у СПИ (Инспекција пасте за лемљење) непосредно након штампача -- пре постављања компоненти -- омогућава брисање и поновно штампање неисправних плоча уз нулту инкременталну цену компоненти.
Користите АОИ капије, а не само АОИ-о-линије.Инлине СПИ и оптичка инспекција након{0}}постављања пре поновног спајања хвата изгубљене компоненте пре него што буду залемљене, омогућавајући корекцију пре него што плоча уђе у рерну. Само АОИ на крају--лине- хвата дефекте након што је комплетан СМТ процес већ примењен.
Анализирајте податке о дефектима по компонентама и локацији.Већина ПЦБА дефектних образаца групише се око специфичних типова компоненти, величина отиска или зона плоче. Систематско праћење АОИ дефеката омогућава идентификацију-основног узрока (истрошеност отвора шаблона, погрешно увлачење улагача, померање регистрације штампања) и исправљање пре него што се акумулирају у целој серији.
Савет 5: Преговарајте о ЕМС структурама цена за масовне поруџбине
Разумети цене по принципу кључ у руке у односу на консигнациону цену.ПЦБА по принципу „кључ у руке“ (ЕМС извори свих компоненти) даје предност ЕМС-у при куповини, али укључује маргину ЕМС компоненти. Консигнација (достављате компоненте) елиминише ту маржу, али преноси ризик набавке и логистичке трошкове на вас. Хибридни -- пошиљка за скупе специјалне ИЦ-ове, кључ у руке за стандардне пасиве -- често постиже најбољи исход трошкова.
Преговарајте о вишестепеним ценама на дефинисаним тачкама прекида обима.Експлицитно преговарајте о јединичним ценама на више нивоа количине (1.000 / 5.000 / 10.000 / 50.000 јединица) и укључите вишестепени распоред у комерцијални уговор. Ово осигурава да се тачна цена аутоматски примењује када пређете праг обима.
Затражите ДФМ преглед као део укључивања.АЛЛПЦБ и други водећи ЕМС провајдери нуде бесплатне ДФМ провере као део процеса понуде. ДФМ преглед пре почетка производње открива грешке у отиску, кршење размака и проблеме са доступношћу компоненти пре него што постану проблеми у производњи.
Појасните услове плаћања и њихов утицај на време испоруке.Партнери ЕМС-а додељују производне капацитете на основу потврђених поруџбина са дефинисаним распоредом плаћања. Поруџбине са јасним условима плаћања које су раније унете у планирање производње добијају раније термине. Касна потврда наруџбенице може померити серију у следећи производни циклус.
Контролна листа за избор компоненти за масовно смањење трошкова ПЦБА
| Децисион Поинт | Цост{0}}Свестан избор | Трошкови{0}}Алтернатива за повећање |
| Величина пакета (пасивни) | Стандардни: 0402, 0603, 0805 | Не-стандардни или прилагођени пакети |
| Толеранција (отпорници) | +-1% или +-5% осим ако је потребно строжије | +-0.1% је пренаглашено за апликацију |
| Извор компоненти | Овлашћени дистрибутер, ролна амбалажа | Спот тржиште, исечена трака, сиво{0}}тржиште |
| БОМ наизменичне | >=1 квалификовани заменик по делу који није-специјализован | Један{0}}извор за све делове |
| Усклађеност са РоХС | 100% РоХС-усаглашеност у фази пројектовања | Мешовита или одложена усклађеност |
| Монтажна страна | Једнострани{0}}СМТ где је то могуће | Двострани{0}}СМТ за маргиналну уштеду површине плоче |
| -Број рупа | Минимизирано; изоловани на таласни/селективни корак лемљења | Помешан са СМТ који захтева ручно руковање |
| Облик панела | Правоугаона, стандардна димензија панела{0}}компатибилна | Иррегулар; резултира лошом искоришћеношћу панела |
Контекст тржишта: Раст склопа ПЦБ-а и притисак трошкова
Предвиђа се да ће глобално тржиште склопова ПЦБ-а порасти са 96,75 милијарди долара у 2024. на 142,16 милијарди долара у 2029. уз ЦАГР од 6,6% (анализа истраживања тржишта компаније Сиерра Цирцуитс из годишњих извештаја лидера ПЦБА индустрије, 2024). Овај раст одражава све већу потражњу у аутомобилској индустрији, телекомуникацијама, индустријској опреми и здравственој електроници.
За купце индустријске опреме у иностранству, власнике ОЕМ брендова и интеграторе решења који набављају ПЦБА на велико, притисак да се смање јединични трошак уз одржавање усаглашености ИПЦ{0}}А-610 класе 2 или класе 3 расте. Стратегије описане у овом водичу -- ДФМ-први дизајн, ЕМС зарада у масовној куповини, улагање у процес вођено приносом -- могу се извршити у било којој скали масовне производње.
ФАК
1. Шта је највећи покретач трошкова у масовној производњи ПЦБА?
Трошкови компоненти (БОМ) су доминантни покретач трошкова, који обично представљају 60-75% укупне јединичне цене. Због тога стратегија набавке – овлашћени дистрибутери, уговори о масовној куповини и спецификације алтернативних делова – генерише највећи повраћај по сату времена за инжењеринг набавке.
2. Колико ДФМ може смањити трошкове производње ПЦБА?
ДФМ смањује трошкове елиминисањем додирних тачака ручног склапања (директно смањење трошкова рада) и побољшањем приноса првог{0}}проласка (смањење трошкова прераде, отпада и инспекције). Величина зависи од основног дизајна. Консултујте налазе вашег ЕМС партнера ДФМ прегледа за процене{3}}специфичне за дизајн.
3. Да ли наручивање већих количина увек смањује јединичну цену ПЦБА?
Да, из два разлога: фиксни трошкови подешавања се амортизују на више јединица, а цене компоненти се смањују са обимом стандардних делова. Највеће смањење трошкова по додатној јединици се обично дешава када се пређе први већи праг запремине (нпр. са 500 на 5.000 јединица). Преко 50.000 јединица, ефикасност процеса и стопа приноса постају примарне преостале полуге.
4. Која је разлика између ПЦБА кључ у руке и ПЦБА за контролу трошкова?
Кључ у руке (ЕМС извори свих компоненти) укључује маржу компоненте ЕМС-а, али даје полугу за куповину обима ЕМС-а. Консигнација (достављате компоненте) елиминише ту маржу, али преноси ризик набавке и логистичке трошкове на вас. Хибридни - – пошиљка за скупе ИЦ-ове, кључ у руке за стандардне пасиве – често постиже најбољи исход трошкова за купце са успостављеним ланцима снабдевања компонентама.
5. Како панелизација смањује трошкове производње ПЦБА?
Панелизација поставља више ПЦБ-а на један производни панел, распоређујући фиксне трошкове подешавања на више јединица по вожњи. Панел са 10 плоча у односу на 4 плоче смањује алокацију фиксних трошкова по-јединици за 60% приликом подешавања, шаблона и прве-инспекције артикла. Ово не захтева никакве промене дизајна осим оптимизације обриса плоче за густину панела.
6. Коју прву-стопу приноса треба да циљам за масовне ПЦБА поруџбине?
Први{0}}принос од 98%+ је разуман циљ за ДФМ-усаглашен СМТ склоп са стандардним величинама паковања. Приноси испод 95% указују на систематски процес или проблем дизајна који ствара значајне скривене трошкове прераде. Разговарајте о очекиваним стопама приноса са својим ЕМС-ом током процеса понуде и питајте како се принос прати и извештава.
7. Шта треба да укључим у захтев за{1}}смањење трошкова упућен мом ЕМС партнеру?
Укључите: (1) ваш тренутни БОМ са бројевима делова, количинама и квалификованим заменама; (2) ваше Гербер/монтажне датотеке за ДФМ преглед; (3) ваш циљни обим по налогу и годишње; (4) ваш захтев за класу квалитета (ИПЦ класа 2 или 3); (5) ваш период задржавања и географске захтеве испоруке. Са овим информацијама,искусна хитна медицинска помоћможе да идентификује највеће-могућности смањења трошкова повраћаја специфичне за ваш дизајн.
Референце
1. Сиерра Цирцуитс -- Како смањити трошкове монтаже ПЦБ-а (мај 2024., прегледао Сантош Ускаикар, менаџер – монтажа ПЦБ-а): протоекпресс.цом
2. АЛЛПЦБ -- Подаци о смањењу трошкова ланца снабдевања и спецификације (аллпцб.цом): аллпцб.цом
3. ИПЦ-7351 -- генерички захтеви за шаблоне земљишта за постављање на површину: ипц.орг
4. ИПЦ-А-610 -- Прихватљивост електронских склопова: елецтроницс.орг/ипц-а-610
